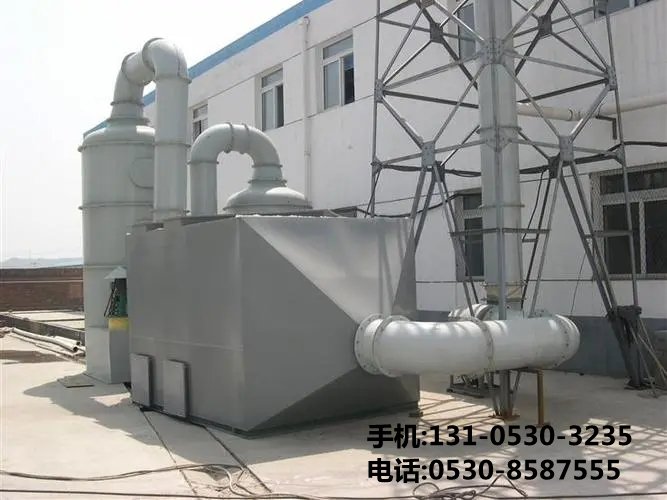

活性炭吸附裝置設計過程中結構分配的詳細探討
在設計活性炭吸附裝置時,必須仔細考慮其內部結構的合理分配,以確保高效、穩定地去除污染物。以下是對這一過程的詳細分析:
1. 確定總體布局:***先需要根據處理目標和場地條件確定裝置的總體布局,包括形狀、尺寸和方位等。這有助于后續的結構分配和***化。
2. 設置進氣口和出氣口:進氣口應位于裝置底部或側面,以便于氣體均勻進入;出氣口則應位于***部或上部側面,確保經過處理的氣體順暢排出。
3. 分配活性炭層:活性炭是吸附裝置的核心部分。應根據處理需求和活性炭***性,合理分配活性炭層的數量、厚度和排列方式。通常采用多層結構,每層之間可設置隔板或支撐網,以增強穩定性和提高吸附效率。

4. 設置氣流通道:為保證氣流在裝置內均勻流動,需設置合理的氣流通道。這些通道可以是直線形、曲線形或其他形狀,旨在引導氣體順利通過活性炭層,并避免死角和短路現象。
5. 考慮輔助結構:根據需要,還可以在裝置內設置一些輔助結構,如預過濾網、擋板、導流板等,以進一步***化氣流分布和提高吸附效果。
6. 確保密封性:為防止氣體泄漏和外界污染,裝置的所有連接處都應具有******的密封性能。這可以通過使用密封墊片、緊固件等方式實現。
7. 考慮維護和更換方便性:在結構分配時,還需考慮到活性炭的更換和維護方便性。例如,可以設置檢修口、快裝接口等,以便快速更換活性炭或進行其他維護操作。
綜上所述,活性炭吸附裝置的設計過程中,結構分配是一個至關重要的環節。只有通過科學合理的分配方式,才能確保裝置的高效運行和長期穩定性。
