活性炭廢氣凈化器***點及焊接方法詳解



 一、活性炭廢氣凈化器的***點

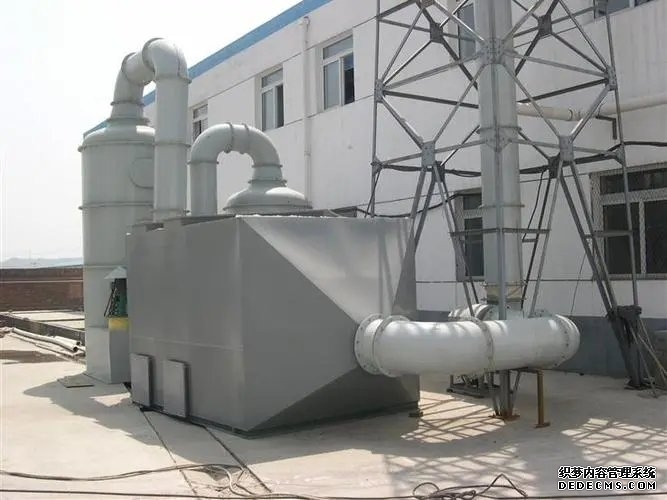

活性炭廢氣凈化器是一種利用活性炭吸附原理處理有機廢氣（VOCs）、異味氣體及有害污染物的環保設備，廣泛應用于化工、印刷、涂裝、制藥等行業。其核心***點可從技術性能、經濟性、安全性三個維度分析：



 1. 高效吸附能力

活性炭具有高度發達的孔隙結構（微孔、中孔、***孔），比表面積可達5001500m²/g，能高效吸附低濃度、***風量的有機廢氣（如苯系物、醇類、酮類等）。對非極性分子（如甲苯）和極性小分子（如甲醛）均有******吸附效果，吸附效率通常可達85%95%（視廢氣成分及活性炭性能調整）。



 2. 適應性與靈活性

 廢氣類型適配廣：可處理含顆粒物（需前置除塵）、高濕度（需預除濕）或低濃度（需濃縮工藝配合）的廢氣；

 模塊化設計：支持多單元串聯（如“一級吸附+二級催化”）或并聯，可根據處理風量（500100000m³/h）靈活組合；

 定制化填充：針對不同污染物（如硫化氫、氨氣）可選擇改性活性炭（如浸漬活性炭），提升針對性吸附能力。



 3. 運行成本低

 能耗低：主要依賴風機動力（約占總能耗90%），無高溫或高壓需求；

 維護簡單：活性炭飽和后可通過蒸汽脫附（100120℃）或熱空氣再生（150200℃）重復使用，降低更換成本；

 無二次污染：吸附后的廢氣可直接達標排放（如《***氣污染物綜合排放標準》GB162971996），脫附產生的濃縮氣體可接入燃燒裝置徹底分解，避免二次污染。



 4. 安全可靠

 防爆設計：針對可燃性廢氣（如苯類），設備可選配防爆電機、泄爆片及可燃?xì)怏w濃度監測系統；

 耐腐蝕材質：接觸腐蝕性氣體（如酸性廢氣）時，采用不銹鋼（304/316L）或玻璃鋼（FRP）外殼，延長使用壽命；

 溫度控制：吸附過程為放熱反應，設備內置溫度傳感器，防止局部過熱引發活性炭燃點（一般活性炭著火點＞300℃）。



 5. 局限性

 適用條件限制：高濕度（相對濕度＞60%）會競爭吸附位點，降低效率；高濃度廢氣（＞5000mg/m³）需配合冷凝回收或RTO（蓄熱式焚燒爐）預處理；

 定期維護：活性炭需定期檢測碘值（反映吸附能力）及更換（飽和周期約612個月，視負荷而定）。



 二、活性炭廢氣凈化器的焊接方法

焊接是凈化器制造的關鍵環節，直接影響設備的密封性（防泄漏）、結構強度（抗負壓/正壓）及耐腐蝕性。以下為核心焊接工藝及注意事項：



 1. 材料選擇與焊前準備

 主體材質：常用Q235B碳鋼（成本低，適用于非腐蝕性環境）、304/316L不銹鋼（耐酸堿，適用于化工場景）或鍍鋅鋼板（防銹，適用于潮濕環境）；

 焊材匹配：碳鋼焊接選用E4303（J422）焊條或ER506焊絲；不銹鋼焊接選用E308（A102）焊條或ER308焊絲，確保焊縫成分與母材一致；

 表面處理：焊接前需清除坡口兩側20mm內的油污、鐵銹、氧化層（可用砂紙打磨或酒精擦拭），不銹鋼需專用鋼絲刷清理，避免夾渣。



 2. 關鍵部件焊接要點

 箱體主體焊接：

   箱體多為矩形或圓柱形結構，采用對接焊或角接焊。對于厚度＞8mm的鋼板，需開V型坡口（角度30°35°，鈍邊12mm），保證熔深；

   焊接順序：先焊縱縫（長焊縫），再焊環縫（短焊縫），減少焊接應力變形；可采用分段跳焊法（每段長度100150mm），間隔施焊以散熱；

   密封要求：所有焊縫需連續滿焊，無氣孔、咬邊（深度≤0.5mm）、未熔合等缺陷，必要時進行煤油滲漏試驗（涂刷煤油，30分鐘后無油斑）。



 活性炭抽屜/裝填口焊接：

   抽屜為可拆卸結構，邊框與面板采用折邊后角焊（焊腳尺寸≥5mm），確保開關靈活且密封；

   裝填口（檢修門）與箱體連接處需加橡膠密封墊（耐溫150℃以上），焊接時預留壓縮槽，避免因熱脹冷縮導致漏風。



 進/出風口焊接：

   風口與箱體采用插入式連接（插入深度≥20mm），外周連續角焊，內部平滑過渡（無凸起），減少氣流阻力；

   若風口帶法蘭（用于管道連接），法蘭與箱體需垂直（偏差≤2mm），焊接后加工法蘭面，確保螺栓緊固時均勻受力。



 支架與加強筋焊接：

   支架（承重部分）與箱體底板采用雙面塞焊（間距150200mm，焊點直徑810mm），或連續角焊（焊腳≥6mm）；

   加強筋（防箱體變形）按“井”字形布置，與箱壁焊接時需對稱施焊（先焊一側，再焊對側），避免單側應力導致箱體傾斜。



 3. ***殊工藝要求

 不銹鋼焊接：采用氬弧焊（TIG）打底+手工電弧焊蓋面，控制層間溫度≤150℃（避免晶間腐蝕），背面充氬氣保護（防止氧化）；

 薄板焊接（δ≤3mm）：***先使用CO?氣體保護焊（短路過渡，電流6080A，電壓1820V），減少熱輸入，防止燒穿；

 焊后處理：碳鋼焊縫需除渣并涂刷防銹漆（環氧富鋅底漆+云鐵中間漆+聚氨酯面漆，總厚度≥150μm）；不銹鋼焊縫酸洗鈍化（用20%硝酸+5%氫氟酸溶液），去除氧化層，恢復耐腐蝕性。



 4. 質量檢驗

 外觀檢查：焊縫成型均勻，無裂紋、未焊透、夾渣，咬邊深度≤0.5mm，長度≤焊縫總長的10%；

 無損檢測：關鍵部位（如箱體承壓區）進行X射線探傷（Ⅱ級合格）或超聲波檢測（Ⅰ級合格）；

 壓力測試：設備組裝后通入0.10.2MPa壓縮空氣，保壓30分鐘，各焊縫涂抹肥皂水，無氣泡即為合格。





 三、總結

活性炭廢氣凈化器憑借高效吸附、靈活適配及低成本運行，成為工業廢氣治理的主流設備之一。其焊接工藝需根據材質、結構及工況需求，選擇合適的焊接方法（如電弧焊、氬弧焊）及參數，嚴格把控焊前準備、過程控制及焊后檢驗，確保設備長期穩定運行。實際應用中，建議結合具體項目需求（如廢氣成分、處理風量）***化設計與焊接方案，平衡性能與成本。
