活性炭吸附塔的耐腐蝕性：原理、材料選擇與應用保障

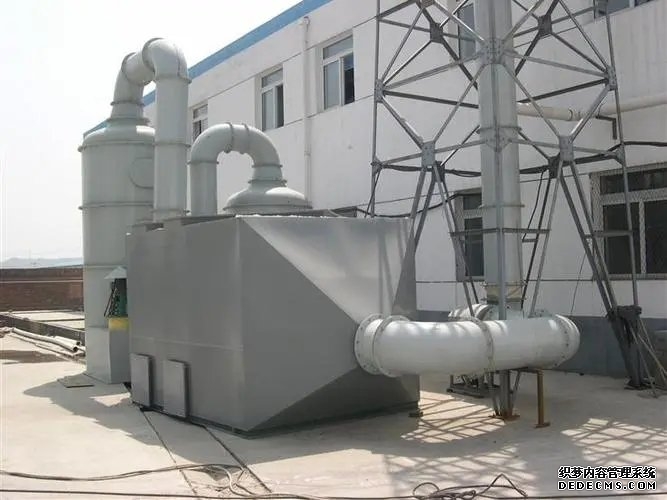

活性炭吸附塔作為一種高效的氣體或液體凈化設備，廣泛應用于化工、制藥、涂裝、印刷等行業，主要用于去除有機廢氣（VOCs）、異味分子及有害污染物。其核心部件——活性炭本身具有多孔結構和高比表面積，但在實際工況中，腐蝕問題可能直接影響設備的壽命和處理效率。本文將從活性炭吸附塔的耐腐蝕性原理、影響因素、材料選擇及防護措施等方面展開分析。







 一、活性炭吸附塔的工作原理與腐蝕風險

 1. 基本工作原理

活性炭吸附塔通過風機將廢氣引入塔內，氣流穿過活性炭層時，污染物分子被活性炭的微孔吸附，凈化后的氣體達標排放。當活性炭飽和后，可通過熱脫附或更換實現再生。



 2. 腐蝕的潛在來源

盡管活性炭本身化學性質穩定，但吸附塔的結構材料（如碳鋼、不銹鋼、玻璃鋼等）可能因以下因素發生腐蝕：

 酸性/堿性氣體：如含硫化合物（H?S、SO?）、氮氧化物（NO?）、氯化氫（HCl）等，遇水形成酸霧，對金屬材質產生化學腐蝕。

 潮濕環境：廢氣中的水分在活性炭表面凝結，若同時存在腐蝕性離子（如Cl?），會加速電化學腐蝕。

 高溫影響：部分工藝中廢氣溫度較高（如噴涂烘干廢氣），高溫會降低材料的耐蝕性能，加劇氧化反應。

 微生物滋生：長期運行中，潮濕的活性炭層可能滋生細菌，代謝產物（如有機酸）對設備造成生物腐蝕。





 二、影響耐腐蝕性的關鍵因素

 1. 吸附質的性質

 pH值：酸性或堿性廢氣直接決定介質的腐蝕性。例如，處理含鹽酸霧的廢氣時，需選用耐強酸的材料。

 成分復雜度：混合廢氣中若含有機溶劑（如丙酮、乙醇），可能溶解金屬表面的保護膜，引發局部腐蝕。

 濕度：相對濕度超過60%時，金屬表面易形成電解液薄膜，加速腐蝕速率。



 2. 設備材質的選擇

不同材質的耐腐蝕性差異顯著，常見選項包括：

 材質類型        ***勢                           局限性                       適用場景



 碳鋼+防腐涂層   成本低，強度高                     涂層易老化，需定期維護           低腐蝕性、干燥廢氣

 304/316不銹鋼   耐酸堿，抗氯離子腐蝕（316更***）    成本較高，高溫下仍可能發生晶間腐蝕  中等腐蝕性氣體（如含少量HCl）

 玻璃鋼（FRP）    輕質高強，可定制耐蝕樹脂（如環氧、呋喃）  耐高溫性能有限（一般≤120℃）      潮濕、弱腐蝕性廢氣

 PP/PVC塑料       耐酸堿，價格適中                   強度較低，不適用于高壓或高溫場合  實驗室或小型低風量系統



 3. 設計與制造工藝

 密封性：法蘭連接處若未采用耐蝕墊片（如石墨、四氟乙烯），易因縫隙積液導致點蝕。

 流場均勻性：氣流分布不均可能導致局部過載，活性炭層塌陷或局部過熱，間接加速腐蝕。

 焊接質量：不銹鋼焊接時的熱影響區可能出現貧鉻現象，需通過固溶處理或選用超低碳焊材（如316L）規避。







 三、提升耐腐蝕性的實踐措施

 1. 針對性選材

 強酸性廢氣（如電鍍酸霧）：***先選用FRP（呋喃樹脂）或襯膠碳鋼，避免使用普通不銹鋼。

 含氯/硫化物廢氣：推薦316L不銹鋼，其鉬元素可有效抵抗氯離子應力腐蝕開裂。

 高溫高濕廢氣：采用耐高溫樹脂基復合材料（如雙酚A型環氧樹脂，耐溫≤150℃）。



 2. 表面處理與防護技術

 涂層保護：在碳鋼表面涂覆環氧富鋅底漆+聚氨酯面漆，厚度≥200μm，隔***介質接觸。

 襯里工藝：內部粘貼橡膠板（天然硬質橡膠，耐酸≤80%）或聚四氟乙烯（PTFE）薄板，適用于極端腐蝕環境。

 電化學保護：對于***型碳鋼結構，可加裝犧牲陽極（如鋅塊）或施加陰極電流，抑制金屬溶解。



 3. 運行維護策略

 定期檢測：每季度檢查塔體焊縫、底部積水區域是否有銹蝕斑點，必要時進行滲透檢測（PT）。

 控制進氣條件：通過預處理裝置（如噴淋塔、冷凝器）降低廢氣溫度至≤40℃，并去除***部分顆粒物及液態水。

 活性炭更換周期：根據吸附負荷及時更換，避免過度飽和導致的潮解或化學反應。

 停機保養：長期停用時，排空塔內積液，保持通風干燥，防止濕熱環境下的霉菌生長。







 四、典型案例與失效分析

 案例1：某化工廠VOCs治理項目

 問題描述：采用304不銹鋼吸附塔處理含甲苯+HCl的混合廢氣，運行6個月后塔底出現穿孔。

 原因分析：HCl與空氣中的水汽結合形成稀鹽酸，304不銹鋼在含Cl?環境中耐點蝕能力不足。

 解決方案：改用316L不銹鋼，并在前端增加堿液噴淋塔，將廢氣pH調至中性。



 案例2：食品廠污水處理站除臭系統

 問題描述：FRP吸附塔用于處理含NH?+H?S的惡臭氣體，兩年后內壁樹脂層龜裂。

 原因分析：氨氣與水反應生成堿性溶液，普通不飽和聚酯樹脂耐堿性差。

 改進措施：更換為環氧 vinyl ester樹脂（耐堿pH≤12），使用壽命延長至5年以上。







 五、結論

活性炭吸附塔的耐腐蝕性并非單一由活性炭決定，而是取決于材質匹配性、工藝設計合理性及運維管理水平的綜合作用。在選擇設備時，需充分調研廢氣成分、溫度、濕度等參數，***先考慮性價比高的耐蝕材料；運行中則應建立預防性維護機制，及時發現并處理早期腐蝕跡象。通過科學選型與精細管理，可確保吸附塔在復雜工況下長期穩定運行，***化發揮其環保效益。
